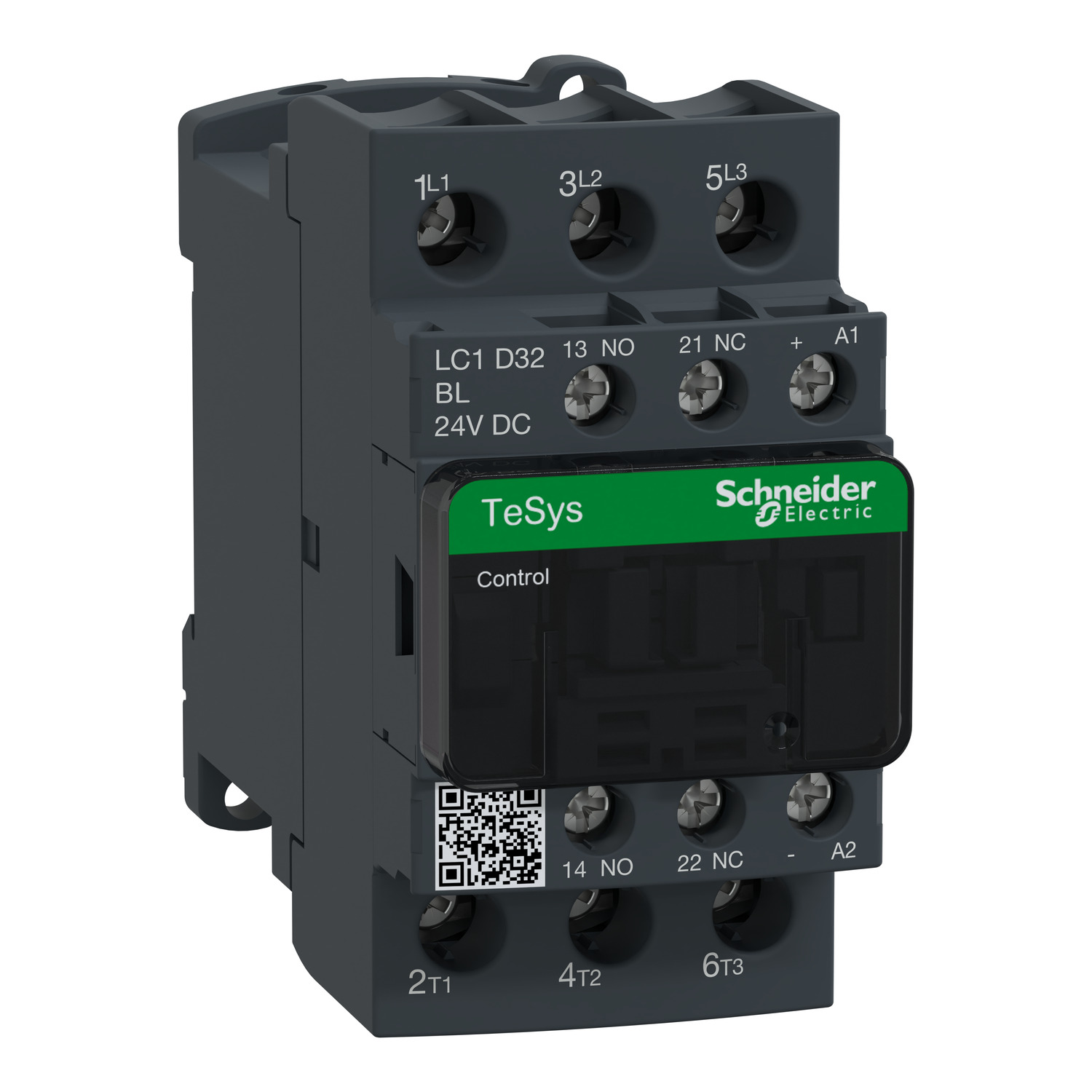

El contactor de la nueva generación de la serie TeSys Deca ofrece una solución confiable y robusta para acelerar el tiempo de llegada al mercado de las máquinas. Este producto tiene 3 (NO) polos y está destinado para aplicaciones de control de motores hasta 32A/690V AC-3/3e (15kW/400V). Dispone de bobina 24V DC 50/60Hz con contactos auxiliares incorporados 1NO+1NC (certificados NC espejo) y conexión mediante terminales de abrazadera de tornillo. Este contactor garantiza sencillez y facilidad de instalación, es muy resistente y compacto (45mm de ancho). Tiene un rango de operación de 3.600 ciclos/hora en ambientes de hasta 60°C, proporcionando alta confiabilidad y durabilidad. Además, tiene protección IP20 y montaje en riel DIN o fijación por tornillos. Este producto tiene certificación multiestándar (IEC, UL, CSA, CCC, EAC, Marine). Los contactores Tesys Deca cuentan con la etiqueta Green PremiumTM, la cual promete el cumplimiento de las reglamentaciones más recientes, transparencia sobre los impactos medioambientales, productos circulares y de bajo nivel de CO2.
| Gama de producto | TeSys Deca |
|---|---|
| Tipo de Producto o Componente | Conector |
| Nombre Corto del Dispositivo | LC1D |
| aplicación del contactor | Control del motor Carga resistiva |
| Categoría de empleo | AC-3 AC-1 AC-4 AC-3e |
| Número de Polos | 3P |
| [Ue] tensión asignada de empleo | Circuito de alimentación, estado 1 <= 690 V CA 25…400 Hz Circuito de alimentación, estado 1 <= 300 V DC |
| [Ie] corriente asignada de empleo | 32 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación 50 A (at <60 °C) at <= 440 V CA AC-1 for circuito de alimentación 32 A (at <60 °C) at <= 440 V CA AC-3e for circuito de alimentación |
| Tensión del circuito de control [Uc] | 24 V DC |
| potencia del motor en kW | 7.5 kW at 220…230 V CA 50/60 Hz (AC-3) 15 kW at 380…400 V CA 50/60 Hz (AC-3) 15 kW at 415…440 V CA 50/60 Hz (AC-3) 18.5 kW at 500 V CA 50/60 Hz (AC-3) 18.5 kW at 660…690 V CA 50/60 Hz (AC-3) 7.5 kW at 400 V CA 50/60 Hz (AC-4) 7.5 kW at 220…230 V CA 50/60 Hz (AC-3e) 15 kW at 380…400 V CA 50/60 Hz (AC-3e) 15 kW at 415…440 V CA 50/60 Hz (AC-3e) 18.5 kW at 500 V CA 50/60 Hz (AC-3e) 18.5 kW at 660…690 V CA 50/60 Hz (AC-3e) |
|---|---|
| potencia del motor en HP | 2 hp at 115 V CA 50/60 Hz for 1 fase motors 5 hp at 230/240 V CA 50/60 Hz for 1 fase motors 10 hp at 200/208 V CA 50/60 Hz for 3 fases motors 10 hp at 230/240 V CA 50/60 Hz for 3 fases motors 20 hp at 460/480 V CA 50/60 Hz for 3 fases motors 25 hp at 575/600 V CA 50/60 Hz for 3 fases motors |
| Código de compatibilidad | LC1D |
| composición de los polos de contacto | 3 NA |
| cubierta protectora | Con |
| [Ith] corriente térmica convencional | 10 A (at 60 °C) for circuito de señalización 50 A (at 60 °C) for circuito de alimentación |
| Irms poder de conexión nominal | 140 A CA for circuito de señalización conforming to IEC 60947-5-1 250 A DC for circuito de señalización conforming to IEC 60947-5-1 550 A at 440 V for circuito de alimentación conforming to IEC 60947 |
| poder asignado de corte | 550 A at 440 V for circuito de alimentación conforming to IEC 60947 |
| [Icw] Corriente temporal admisible | 260 A 40 °C – 10 s for circuito de alimentación 430 A 40 °C – 1 s for circuito de alimentación 60 A 40 °C – 10 min for circuito de alimentación 138 A 40 °C – 1 min for circuito de alimentación 100 A – 1 s for circuito de señalización 120 A – 500 ms for circuito de señalización 140 A – 100 ms for circuito de señalización |
| fusible asociado | 10 A gG for circuito de señalización conforming to IEC 60947-5-1 63 A gG at <= 690 V coordination tipo 1 for circuito de alimentación 63 A gG at <= 690 V coordination tipo 2 for circuito de alimentación |
| impedancia media | 2 mOhm – Ith 50 A 50 Hz for circuito de alimentación |
| potencia disipada por polo | 2 W AC-3 5 W AC-1 2 W AC-3e |
| [Ui] tensión asignada de aislamiento | Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1 Circuito de alimentación, estado 1 600 V CSA certificd Circuito de alimentación, estado 1 600 V UL certificd Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 Circuito de señalización, estado 1 600 V CSA certificd Circuito de señalización, estado 1 600 V UL certificd |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV acorde a IEC 60947 |
| nivel de fiabilidad de seguridad | B10d = 1369863 Ciclos contactor con carga nominal acorde a EN/ISO 13849-1 B10d = 20000000 Ciclos contactor con carga mecánica acorde a EN/ISO 13849-1 |
| Endurancia mecánica | 30 Mcycles |
| durabilidad eléctrica | 1.65 Mcycles 32 A AC-3 en Ue <= 440 V 1.4 Mcycles 50 A AC-1 en Ue <= 440 V 1.65 Mcycles 32 A AC-3e en Ue <= 440 V |
| tipo de circuito de control | DC bajo consumo |
| característica de la bobina | Con diodo de limitador de pico bidireccional integrado |
| límites de tensión del circuito de control | 0.1…0.3 Uc (-40…70 °C):desconexión DC 0,8-1,25 Uc (-40…60 °C):operactiva DC 1…1.25 Uc (60…70 °C):operactiva DC |
| consumo a la llamada en W | 2.4 W 20 °C) |
| consumo de mantenimiento en W | 2.4 W en 20 °C |
| duración de maniobra | 77 ±15 % ms cierre 25 ±20 % ms apertura |
| constante de tiempo | 40 ms |
| velocidad máxima de funcionamiento | 3600 cyc/h at 60 °C |
| conexiones – terminales | Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² – cable stiffness: Flexible Sin terminal Circuito de control: Terminales de fijación por tornillo 2 1…4 mm² – cable stiffness: Flexible Sin terminal Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² – cable stiffness: Flexible Con terminal Circuito de control: Terminales de fijación por tornillo 2 1…2.5 mm² – cable stiffness: Flexible Con terminal Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² – cable stiffness: sólido Sin terminal Circuito de control: Terminales de fijación por tornillo 2 1…4 mm² – cable stiffness: sólido Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 1 2.5…10 mm² – cable stiffness: Flexible Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 2 2.5…10 mm² – cable stiffness: Flexible Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 1 1…10 mm² – cable stiffness: Flexible Con terminal Circuito de alimentación: Terminales de fijación por tornillo 2 1.5…6 mm² – cable stiffness: Flexible Con terminal Circuito de alimentación: Terminales de fijación por tornillo 1 1.5…10 mm² – cable stiffness: sólido Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 2 2.5…10 mm² – cable stiffness: sólido Sin terminal |
| par de apriete | Circuito de control, estado 1 1.7 N.m – en Terminales de fijación por tornillo – con destornillador plano Ø 6 Circuito de control, estado 1 1.7 N.m – en Terminales de fijación por tornillo – con destornillador Philips nº 2 Circuito de alimentación, estado 1 2.5 N.m – en Terminales de fijación por tornillo – con destornillador plano Ø 6 Circuito de alimentación, estado 1 2.5 N.m – en Terminales de fijación por tornillo – con destornillador Philips nº 2 Circuito de control, estado 1 1.7 N.m – en Terminales de fijación por tornillo – con destornillador pozidriv No 2 Circuito de alimentación, estado 1 2.5 N.m – en Terminales de fijación por tornillo – con destornillador pozidriv No 2 |
| composición de los contactos auxiliares | 1 NA + 1 NC |
| tipo de contactos auxiliares | tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 tipo contacto espejo 1 NC acorde a IEC 60947-4-1 |
| frecuencia del circuito de señalización | 25…400 Hz |
| tensión mínima de conmutación | 17 V for circuito de señalización |
| corriente mínima de conmutación | 5 mA for circuito de señalización |
| resistencia de aislamiento | > 10 MOhm for circuito de señalización |
| tiempo de no superposición | 1.5 ms en desexcitación entre contacto NA y NC 1.5 ms en excitación entre contacto NA y NC |
| Tipo de montaje | Placa Carril |
| normas | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ CSA C22.2 No 60947-4-1 |
|---|---|
| Certificaciones de Producto | UL CCC CSA Marine UKCA EAC Esquema CB |
| Grado de protección IP | IP20 frontal acorde a IEC 60529 |
| tratamiento de protección | TH acorde a IEC 60068-2-30 |
| resistencia climática | acorde a IACS E10 exposição ao calor úmido acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido |
| temperatura ambiente admisible alrededor del dispositivo | -40…60 °C 60…70 °C con restricciones |
| altitud máxima de funcionamiento | 0…3000 m |
| resistencia al fuego | 850 °C acorde a IEC 60695-2-1 |
| resistencia a las llamas | V1 acorde a UL 94 |
| resistencia mecánica | Vibraciones contactor abierto – tipo de cable: 2 Gn, 5…300 Hz) Vibraciones conector cerrado – tipo de cable: 4 Gn, 5…300 Hz) Impactos conector cerrado – tipo de cable: 15 Gn para 11 ms) Impactos contactor abierto – tipo de cable: 8 Gn para 11 ms) |
| Altura | 85 mm |
| Ancho | 45 mm |
| Profundidad | 101 mm |
| Peso del producto | 0.535 kg |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en empaque | 1 |
| Paquete 1 Altura | 5.000 cm |
| Paquete 1 Ancho | 9.300 cm |
| Paquete 1 Longitud | 11.300 cm |
| Peso del empaque (Lbs) | 590.000 g |
| Tipo de unidad de paquete 2 | S02 |
| Número de unidades en el paquete 2 | 15 |
| Paquete 2 Altura | 15.000 cm |
| Paquete 2 Ancho | 30.000 cm |
| Paquete 2 Longitud | 40.000 cm |
| Paquete 2 Peso | 9.144 kg |
| Tipo de unidad de paquete 3 | P06 |
| Número de unidades en el paquete 3 | 240 |
| Paquete 3 Altura | 75.000 cm |
| Paquete 3 Ancho | 60.000 cm |
| Paquete 3 Longitud | 80.000 cm |
| Paquete 3 Peso | 154.576 kg |
