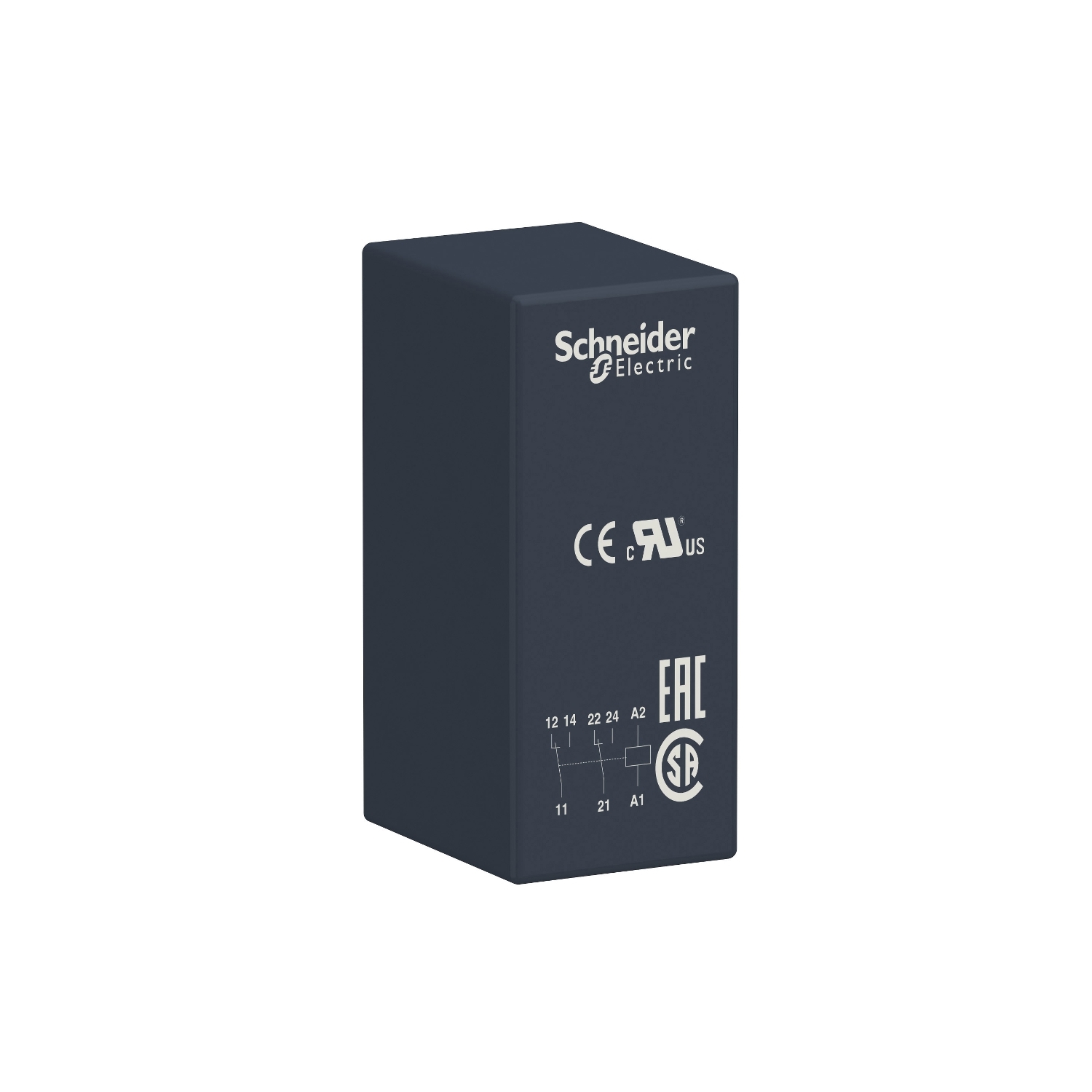

Este relé enchufable de interfaz Harmony RSB tiene una tensión de control de bobina de 24V CC y 2 contactos de cambio de doble polo de doble impulso con una clasificación de 8A. Ayuda a reducir el tamaño de los gabinetes y aumenta la confiabilidad de la máquina, puede montarse prácticamente en cualquier lugar. El tipo de plug-in facilita la instalación y el mantenimiento. «El producto es IP40 y tiene una cubierta transparente que permite al operario inspeccionar visualmente el estado de los contactos».
| Gama de producto | Relés electromecánicos Harmony |
|---|---|
| nombre de serie | RSB series |
| Tipo de Producto o Componente | Reles con montaje plug-in |
| tipo de relé | Interface relay |
| Tipo y composición de contactos | 2 C/O |
| LED de estado | Sin |
| [Uc] tensión del circuito de control | 24 V DC |
| Tipo de Control | Sin botón de prueba bloqueable |
| corriente térmica nominal | 8 A en -40…40 °C |
| resistencia media de la bobina | 1440 Ohm red: DC en 20 °C +/- 10 % |
|---|---|
| [Ue] tensión asignada de empleo | 19.2…26.4 V DC |
| [Uimp] Tensión de impulso asignada (BIL) | 3.6 kV acorde a IEC 61000-4-5 |
| [Ie] corriente asignada de empleo | 4 A – tipo de cable: AC-1/DC-1) NC acorde a IEC 8 A – tipo de cable: AC-1/DC-1) No acorde a IEC |
| [Ui] tensión asignada de aislamiento | 400 V acorde aIEC 60947 |
| tensión máxima de conmutación | 300 V DC acorde a IEC |
| 9 mm triángulo inserto macho | >= 0,1 Uc DC |
| 2 abrazaderas | 8 A en 250 V CA 8 A en 28 V DC |
| corriente mínima de conmutación | 10 mA |
| capacidad de conmutación máxima | 2000 VA/224 W |
| tensión mínima de conmutación | 12 V |
| capacidad mínima de conmutación | 120 mW en 10 mA, 12 V |
| duración de maniobra | 20 ms ((*)) en funcionamiento 20 ms ((*)) Restauración |
| Endurancia mecánica | 30000000 Ciclos |
| durabilidad eléctrica | 100000 Ciclos, 8 A en 250 V, AC-1 No 100000 Ciclos, 4 A en 250 V, AC-1 NC |
| datos de fiabilidad de seguridad | B10d = 100000 |
| tasa de funcionamiento | <= 600 cycles/hour en carga <= 18000 cycles/hour Sin carga |
| consumo medio de la bobina | 0.45 W DC |
| Removable legend | Sin |
| categoría de protección | RT I |
| Posición de funcionamiento | Cualquier posición |
| niveles de ensayo | Nivel A montaje en grupo |
| Presentación del dispositivo | Producto completo |
| Se vende en cantidades indivisibles | 10 |
| Material de contactos | Aleación de plata (AgNi) |
| forma del pin | Plano (tipel PCB) |
| Peso del producto | 0.014 kg |
| Código de compatibilidad | RSB |
| fuerza dieléctrica | 1000 V CA entre contactos 2500 V CA entre polos 5000 V CA entre bobina y contacto |
|---|---|
| Resistencia a las vibraciones | +/- 1 mm (f= 10…55 Hz) conforming to IEC 60068-2-6 |
| grado de protección IP | «IP40» conforming to IEC 60529 |
| temperatura ambiente de funcionamiento | -40…85 °C – tipo de cable: DC) |
| Normas | UL 508 CSA C22.2 No 14 IEC 61810-1 ((*)) |
| Certificaciones de Producto | UL CSA EAC |
| marca | CE |
| Temperatura ambiente de almacenamiento | -40…85 °C |
| Resistencia a los golpes | 10 gn(duración11 ms) parasin funcionamiento acorde aIEC 60068-2-27 5 gn(duración11 ms) paraen funcionamiento acorde aIEC 60068-2-27 |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en empaque | 1 |
| Paquete 1 Altura | 1.800 cm |
| Paquete 1 Ancho | 2.100 cm |
| Paquete 1 Longitud | 3.000 cm |
| Peso del empaque (Lbs) | 13.000 g |
| Tipo de unidad de paquete 2 | BB1 |
| Número de unidades en el paquete 2 | 10 |
| Paquete 2 Altura | 1.600 cm |
| Paquete 2 Ancho | 2.900 cm |
| Paquete 2 Longitud | 33.000 cm |
| Paquete 2 Peso | 143.000 g |
| Tipo de unidad de paquete 3 | S01 |
| Número de unidades en el paquete 3 | 350 |
| Paquete 3 Altura | 15.000 cm |
| Paquete 3 Ancho | 15.000 cm |
| Paquete 3 Longitud | 40.000 cm |
| Paquete 3 Peso | 5.050 kg |
