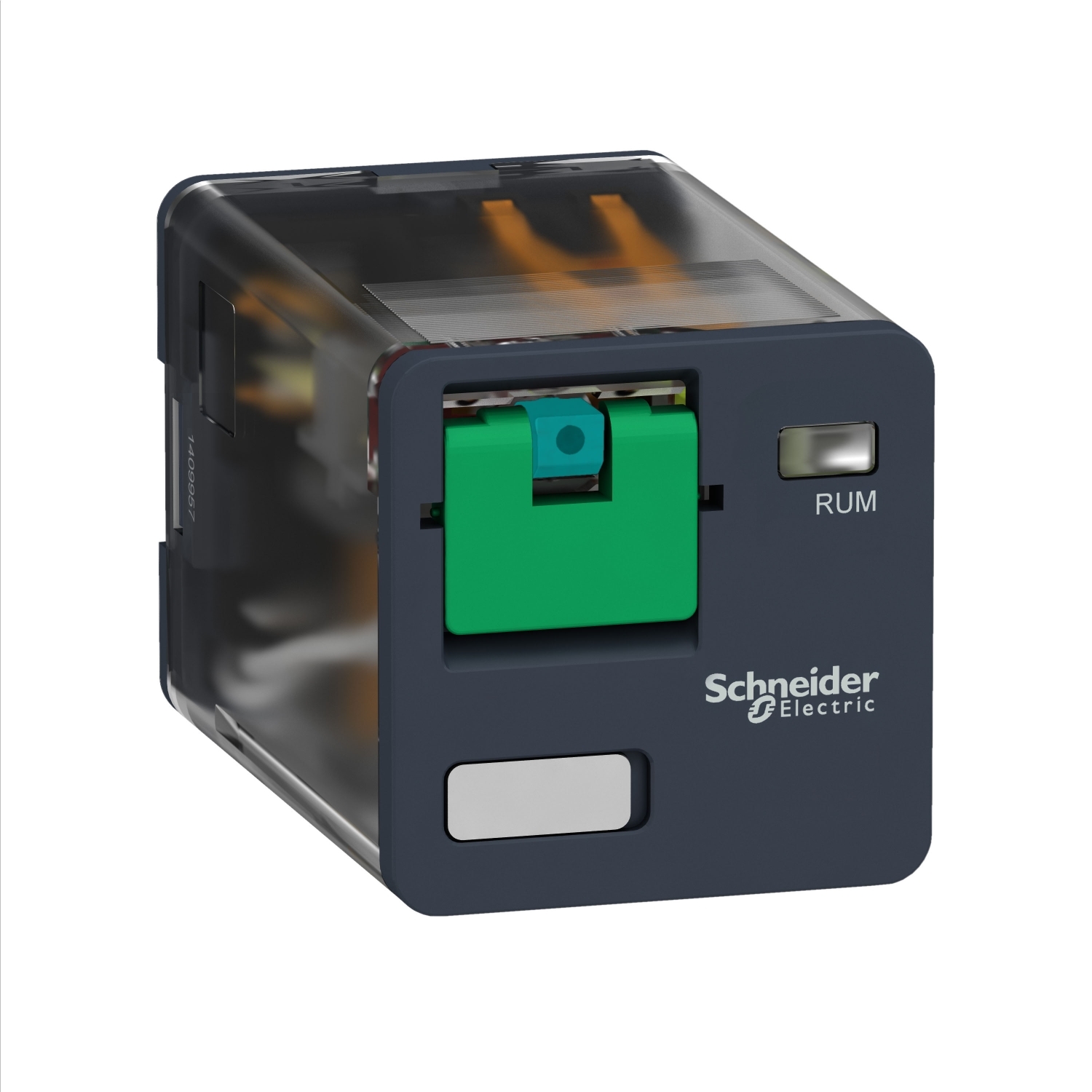

| Gama de producto | Relés electromecánicos Harmony |
|---|---|
| nombre de serie | RUM series |
| Tipo de Producto o Componente | Reles con montaje plug-in |
| tipo de relé | Universal relay |
| Tipo y composición de contactos | 3 C/O |
| LED de estado | Sin |
| Tipo de Control | Lockable test button ((*)) |
| [Uc] tensión del circuito de control | 24 V DC |
| corriente térmica nominal | 10 A en -40…55 °C |
| [Uimp] Tensión asignada de resistencia a los choques | 4 kV – tipo de cable: 1,2/50 μs) |
|---|---|
| capacidad mínima de conmutación | 170 mW en 10 mA, 17 V |
| durabilidad eléctrica | 100000 Ciclos para resistivo cables para |
| duración de maniobra | 20 ms ((*)) a tensión nominal |
| límites tensión de funcionamiento nominal | 19.2…26.4 V DC |
| [Ui] tensión asignada de aislamiento | 250 V acorde aIEC 300 V acorde aCSA 300 V acorde aUL |
| tiempo de rearme | 20 ms a tensión nominal |
| tensión máxima de conmutación | 250 V acorde a IEC |
| 9 mm triángulo inserto macho | >= 0,1 Uc DC |
| [Ie] corriente asignada de empleo | 10 A en 277 V AC acorde a UL 10 A en 30 V CC acorde a UL 10 A en 277 V AC – tipo de cable: same polarity ((*))) acorde a CSA 10 A en 30 V CC acorde a CSA 5 A en 250 V AC – tipo de cable: NC) acorde a IEC 5 A en 28 V CC – tipo de cable: NC) acorde a IEC 10 A en 250 V AC – tipo de cable: No) acorde a IEC 10 A en 28 V CC – tipo de cable: No) acorde a IEC |
| resistencia media | 470 Ohm en 20 °C +/- 15 % |
| capacidad de conmutación máxima | 2500 VA/280 W |
| Endurancia mecánica | 5000000 Ciclos |
| datos de fiabilidad de seguridad | B10d = 100000 |
| tasa de funcionamiento | <= 18000 cycles/hour Sin carga <= 1200 cycles/hour en carga |
| coeficiente de utilización | 20 % |
| Código de compatibilidad | RUM |
| fuerza dieléctrica | 1500 V CA entre contactos con capacidad de sujeción: desconexión micro aislamiento 2500 V CA entre bobina y contacto con capacidad de sujeción: reforzado aislamiento 2000 V CA entre polos con capacidad de sujeción: Básico aislamiento |
| categoría de protección | RT I |
| Grado de contaminación | 2 |
| Posición de funcionamiento | Cualquier posición |
| niveles de ensayo | Nivel A montaje en grupo |
| Presentación del dispositivo | Producto completo |
| Material de contactos | AgNi |
| forma del pin | Cilíndrico |
| Peso del producto | 0.086 kg |
| temperatura ambiente de funcionamiento | -40…55 °C |
|---|---|
| grado de protección IP | «IP40» |
| Normas | IEC 61810-1 ((*)) CSA C22.2 No 14 UL 508 |
| Certificaciones de Producto | EAC UL CSA |
| Temperatura ambiente de almacenamiento | -40…85 °C |
| resistencia a las vibraciones | 3 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos en operación 4 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos no operativos |
| Resistencia a los golpes | 10 gn(duración11 ms) paraen funcionamiento acorde aIEC 60068-2-27 10 gn(duración11 ms) parasin funcionamiento acorde aIEC 60068-2-27 |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en empaque | 1 |
| Paquete 1 Altura | 3.500 cm |
| Paquete 1 Ancho | 6.900 cm |
| Paquete 1 Longitud | 3.600 cm |
| Peso del empaque (Lbs) | 97.000 g |
| Tipo de unidad de paquete 2 | BB1 |
| Número de unidades en el paquete 2 | 10 |
| Paquete 2 Altura | 4.000 cm |
| Paquete 2 Ancho | 14.600 cm |
| Paquete 2 Longitud | 20.000 cm |
| Paquete 2 Peso | 1.029 kg |
| Tipo de unidad de paquete 3 | S02 |
| Número de unidades en el paquete 3 | 60 |
| Paquete 3 Altura | 15.000 cm |
| Paquete 3 Ancho | 30.000 cm |
| Paquete 3 Longitud | 40.000 cm |
| Paquete 3 Peso | 6.682 kg |
