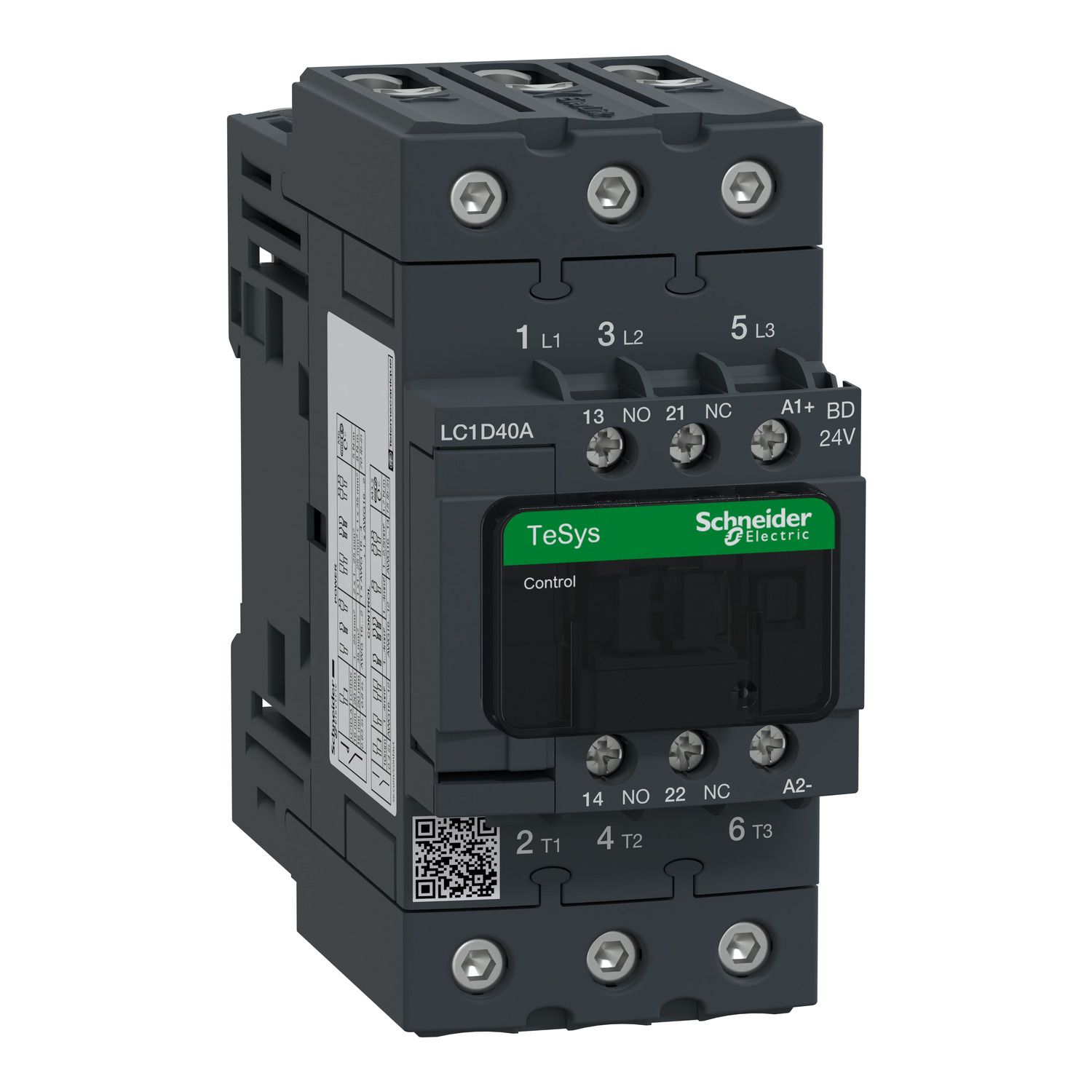

contactor TeSys D, 3 polos (3NA) para aplicaciones de control de motores de hasta 40A/690V AC-3/3e (18.5kW@400V). Para velocidades de operación hasta 3600 ciclos/hora y ambientes hasta 60°C, obtiene alta confiabilidad y durabilidad. Compacto (55 mm de ancho), montaje en riel DIN o fijación al tornillo. Certificación de estándares múltiples (IEC, UL, CSA, CCC, EAC, Marine), cumplimiento de Green Premium (RoHS/REACh).
| Gama | TeSys TeSys Deca |
|---|---|
| Gama de producto | TeSys Deca |
| Tipo de Producto o Componente | Conector |
| Nombre Corto del Dispositivo | LC1D |
| aplicación del contactor | Carga resistiva Control del motor |
| Categoría de empleo | AC-4 AC-1 AC-3 AC-3e |
| Número de Polos | 3P |
| [Ue] tensión asignada de empleo | Circuito de alimentación, estado 1 <= 690 V CA 25…400 Hz Circuito de alimentación, estado 1 <= 300 V DC |
| [Ie] corriente asignada de empleo | 60 A (at <60 °C) at <= 440 V CA AC-1 for circuito de alimentación 40 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación 40 A (at <60 °C) at <= 440 V CA AC-3e for circuito de alimentación |
| Tensión del circuito de control [Uc] | 24 V DC |
| potencia del motor en kW | 11 kW at 220/230 V CA 50/60 Hz (AC-3) 18.5 kW at 380/400 V CA 50/60 Hz (AC-3) 22 kW at 415 V CA 50/60 Hz (AC-3) 22 kW at 500 V CA 50/60 Hz (AC-3) 30 kW at «660/690 V» CA 50/60 Hz (AC-3) 11 kW at 220/230 V CA 50/60 Hz (AC-3e) 18.5 kW at 380/400 V CA 50/60 Hz (AC-3e) 22 kW at 415 V CA 50/60 Hz (AC-3e) 22 kW at 500 V CA 50/60 Hz (AC-3e) 30 kW at «660/690 V» CA 50/60 Hz (AC-3e) 9 kW at 400 V CA 50/60 Hz (AC-4) |
|---|---|
| potencia del motor en HP | 5 hp at 230/240 V CA 50/60 Hz for 1 fase motors 10 hp at 230/240 V CA 50/60 Hz for 3 fases motors 30 hp at 575/600 V CA 50/60 Hz for 3 fases motors 10 hp at 200/208 V CA 50/60 Hz for 3 fases motors 3 hp at 115 V CA 50/60 Hz for 1 fase motors 30 hp at 460/480 V CA 50/60 Hz for 3 fases motors |
| Código de compatibilidad | LC1D |
| composición de los polos de contacto | 3 NA |
| cubierta protectora | Con |
| [Ith] corriente térmica convencional | 10 A (at 60 °C) for circuito de señalización 60 A (at 60 °C) for circuito de alimentación |
| Irms poder de conexión nominal | 140 A CA for circuito de señalización conforming to IEC 60947-5-1 250 A DC for circuito de señalización conforming to IEC 60947-5-1 800 A at 440 V for circuito de alimentación conforming to IEC 60947 |
| poder asignado de corte | 800 A at 440 V for circuito de alimentación conforming to IEC 60947 |
| [Icw] Corriente temporal admisible | 320 A 40 °C – 10 s for circuito de alimentación 720 A 40 °C – 1 s for circuito de alimentación 72 A 40 °C – 10 min for circuito de alimentación 165 A 40 °C – 1 min for circuito de alimentación 100 A – 1 s for circuito de señalización 120 A – 500 ms for circuito de señalización 140 A – 100 ms for circuito de señalización |
| fusible asociado | 10 A gG for circuito de señalización conforming to IEC 60947-5-1 80 A gG at <= 690 V coordination tipo 1 for circuito de alimentación 80 A gG at <= 690 V coordination tipo 2 for circuito de alimentación |
| impedancia media | 1.5 mOhm – Ith 60 A 50 Hz for circuito de alimentación |
| potencia disipada por polo | 2.4 W AC-3 5.4 W AC-1 2.4 W AC-3e |
| [Ui] tensión asignada de aislamiento | Circuito de alimentación, estado 1 600 V CSA certificd Circuito de alimentación, estado 1 600 V UL certificd Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 Circuito de señalización, estado 1 600 V CSA certificd Circuito de señalización, estado 1 600 V UL certificd Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1 |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV acorde a IEC 60947 |
| nivel de fiabilidad de seguridad | B10d = 1369863 Ciclos contactor con carga nominal acorde a EN/ISO 13849-1 B10d = 20000000 Ciclos contactor con carga mecánica acorde a EN/ISO 13849-1 |
| Endurancia mecánica | 10 Mcycles |
| durabilidad eléctrica | 0.7 Mcycles 60 A AC-1 en Ue <= 440 V 1.5 Mcycles 40 A AC-3 en Ue <= 440 V 1.5 Mcycles 40 A AC-3e en Ue <= 440 V |
| tipo de circuito de control | DC Estándar |
| característica de la bobina | Con diodo de limitador de pico bidireccional integrado |
| límites de tensión del circuito de control | 0.1…0.3 Uc (-40…70 °C):desconexión DC 0.75…1.25 Uc (-40…60 °C):operactiva DC 1…1.25 Uc (60…70 °C):operactiva DC |
| consumo a la llamada en W | 19 W 20 °C) |
| consumo de mantenimiento en W | 7.4 W en 20 °C |
| duración de maniobra | 50 ±15 % ms cierre 20 ±20 % ms apertura |
| constante de tiempo | 34 ms |
| velocidad máxima de funcionamiento | 3600 cyc/h at 60 °C |
| conexiones – terminales | Circuito de control: Terminales de fijación por tornillo 2 1…2.5 mm² – cable stiffness: Flexible Con terminal Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² – cable stiffness: Flexible Sin terminal Circuito de control: Terminales de fijación por tornillo 2 1…4 mm² – cable stiffness: Flexible Sin terminal Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² – cable stiffness: Flexible Con terminal Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² – cable stiffness: sólido Sin terminal Circuito de control: Terminales de fijación por tornillo 2 1…4 mm² – cable stiffness: sólido Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 1 1…35 mm² – cable stiffness: Flexible Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 2 1…25 mm² – cable stiffness: Flexible Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 1 1…35 mm² – cable stiffness: Flexible Con terminal Circuito de alimentación: Terminales de fijación por tornillo 2 1…25 mm² – cable stiffness: Flexible Con terminal Circuito de alimentación: Terminales de fijación por tornillo 1 1…35 mm² – cable stiffness: sólido Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 2 1…25 mm² – cable stiffness: sólido Sin terminal |
| par de apriete | Circuito de control, estado 1 1.7 N.m – en Terminales de fijación por tornillo – con destornillador plano Ø 6 Circuito de control, estado 1 1.7 N.m – en Terminales de fijación por tornillo – con destornillador Philips nº 2 Circuito de alimentación, estado 1 8 N.m – en conectores de tornillo EverLink BTR – cable 25…35 mm² hexagonal 4 mm Circuito de alimentación, estado 1 5 N.m – en conectores de tornillo EverLink BTR – cable 1…25 mm² hexagonal 4 mm Circuito de control, estado 1 1.7 N.m – en Terminales de fijación por tornillo – con destornillador pozidriv No 2 Circuito de alimentación, estado 1 2.5 N.m – en Terminales de fijación por tornillo – con destornillador pozidriv No 2 |
| composición de los contactos auxiliares | 1 NA + 1 NC |
| tipo de contactos auxiliares | tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 tipo contacto espejo 1 NC acorde a IEC 60947-4-1 |
| frecuencia del circuito de señalización | 25…400 Hz |
| tensión mínima de conmutación | 17 V for circuito de señalización |
| corriente mínima de conmutación | 5 mA for circuito de señalización |
| resistencia de aislamiento | > 10 MOhm for circuito de señalización |
| tiempo de no superposición | 1.5 ms en desexcitación entre contacto NA y NC 1.5 ms en excitación entre contacto NA y NC |
| Tipo de montaje | Carril Placa |
| normas | EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 CSA C22.2 No 14 UL 60947-4-1 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ IEC 60335-1:Clause 30.2 |
|---|---|
| Certificaciones de Producto | CCC UL Esquema CB CSA CE UKCA Marine EAC |
| Grado de protección IP | IP20 frontal acorde a IEC 60529 |
| tratamiento de protección | TH acorde a IEC 60068-2-30 |
| resistencia climática | acorde a IACS E10 exposição ao calor úmido acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido |
| temperatura ambiente admisible alrededor del dispositivo | -40…60 °C 60…70 °C con restricciones |
| altitud máxima de funcionamiento | 0…3000 m |
| resistencia al fuego | 850 °C acorde a IEC 60695-2-1 |
| resistencia a las llamas | V1 acorde a UL 94 |
| resistencia mecánica | Vibraciones contactor abierto – tipo de cable: 2 Gn, 5…300 Hz) Vibraciones conector cerrado – tipo de cable: 4 Gn, 5…300 Hz) Impactos conector cerrado – tipo de cable: 15 Gn para 11 ms) Impactos contactor abierto – tipo de cable: 10 Gn para 11 ms) |
| Altura | 122 mm |
| Ancho | 55 mm |
| Profundidad | 120 mm |
| Peso del producto | 0.925 kg |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en empaque | 1 |
| Paquete 1 Altura | 6.200 cm |
| Paquete 1 Ancho | 13.700 cm |
| Paquete 1 Longitud | 15.200 cm |
| Peso del empaque (Lbs) | 979.000 g |
| Tipo de unidad de paquete 2 | S02 |
| Número de unidades en el paquete 2 | 10 |
| Paquete 2 Altura | 15.000 cm |
| Paquete 2 Ancho | 30.000 cm |
| Paquete 2 Longitud | 40.000 cm |
| Paquete 2 Peso | 10.080 kg |
| Tipo de unidad de paquete 3 | P06 |
| Número de unidades en el paquete 3 | 160 |
| Paquete 3 Altura | 75.000 cm |
| Paquete 3 Ancho | 60.000 cm |
| Paquete 3 Longitud | 80.000 cm |
| Paquete 3 Peso | 179.280 kgcontactor TeSys D, 3 polos (3NA) para aplicaciones de control de motores de hasta 40A/690V AC-3/3e (18.5kW@400V). Para velocidades de operación hasta 3600 ciclos/hora y ambientes hasta 60°C, obtiene alta confiabilidad y durabilidad. Compacto (55 mm de ancho), montaje en riel DIN o fijación al tornillo. Certificación de estándares múltiples (IEC, UL, CSA, CCC, EAC, Marine), cumplimiento de Green Premium (RoHS/REACh). |
