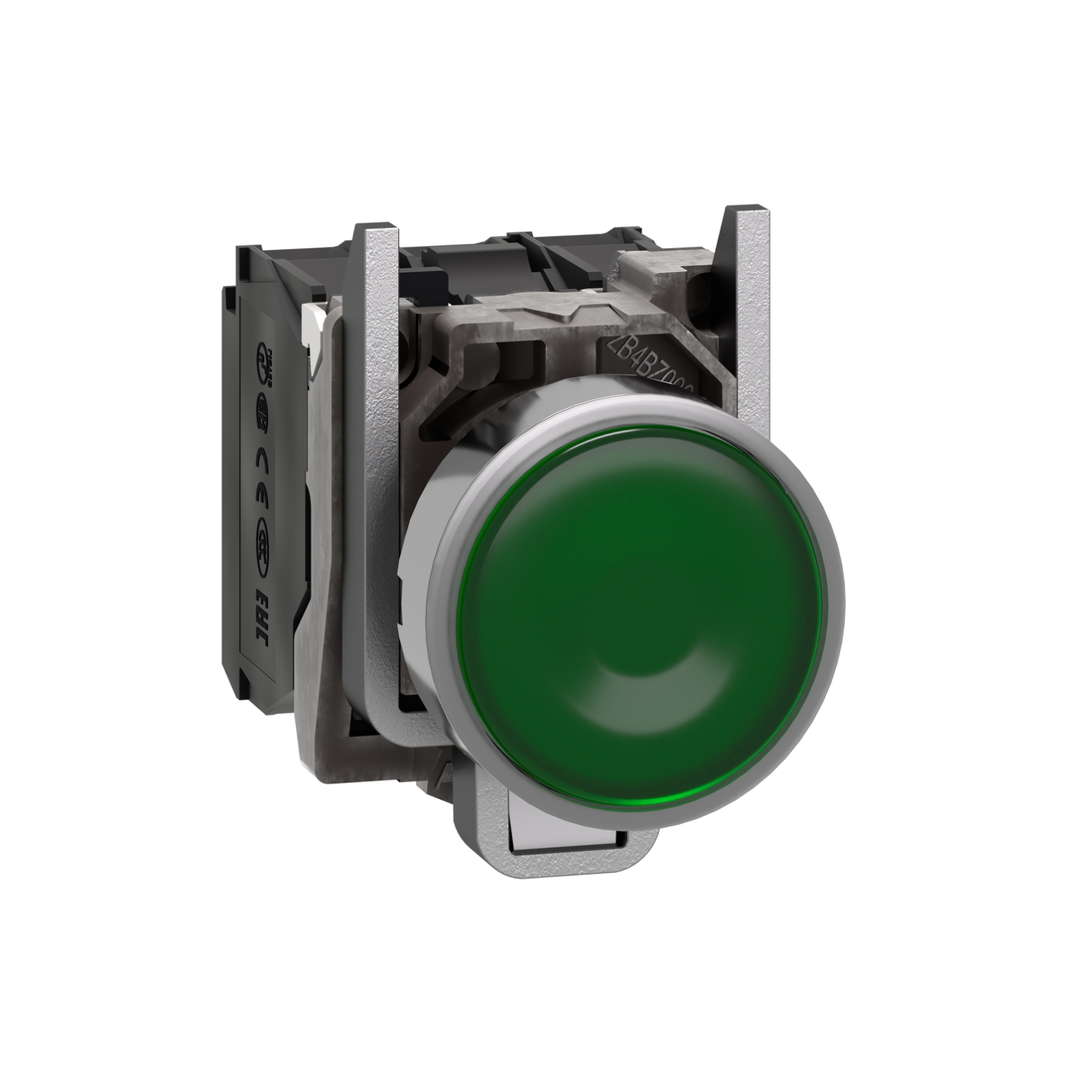

Este pulsador verde iluminado Harmony XB4 funciona con un mecanismo de retorno por resorte, se suministra con 220V a 240V CA, y utiliza un LED integral. Tiene una cubierta metálica. Este pulsador iluminado proporciona una interfaz ergonómica y visual para controlar tus máquinas. Se instala fácilmente en orificios de corte estándar de 22 mm de diámetro y se conecta a circuitos de control con conexiones de borne atornillado clásicas. Puede distinguirse visualmente a cierta distancia gracias a una iluminación LED brillante y duradera. Es resistente al impacto, al polvo, al agua y a las vibraciones gracias a sus interfaces IP66/IP67/IP69/IP69K, lo que lo hace ideal para entornos hostiles.
| Gama de producto | Harmony XB4 |
|---|---|
| Tipo de Producto o Componente | Pulsador luminoso |
| Nombre Corto del Dispositivo | XB4 |
| Material del bisel | Metal cromado |
| Material del anillo de fijación | Zamak |
| Diámetro de montaje | 22.5 mm |
| Se vende en cantidades indivisibles | 1 |
| Tipo de cabezal | Estándar |
| Forma del cabezal de unidad de señalización | Redondo |
| Tipo de operador | Retorno de resorte |
| Perfil del operador | Verde Empotrado |
| Información agregada del operador | Con lente liso |
| Tipo y composición de contactos | 1 NA + 1 NC |
| Funcionamiento de contacto | Ruptura lenta |
| Conexiones – terminales | Terminales de fijación por tornillo,<= 2 x 1.5 mm² Con terminal acorde aIEC 60947-1 Terminales de fijación por tornillo,1 x 0,22…2 x 2,5 mm² Sin terminal acorde aIEC 60947-1 |
| Fuente de luz | LED universal |
| Base de bombilla | LED integral |
| [Us] Tensión de alimentación | 230…240 V AC en 50/60 Hz |
| Altura | 47 mm |
|---|---|
| Ancho | 30 mm |
| Profundidad | 57 mm |
| Descripción de terminales ISO n°1 | (13-14)NO (21-22)NC |
| Peso del producto | 0.097 kg |
| Resistencia a lavadoras de alta presión | 7000000 Pa en55 °C, distancia:0.1 M |
| Uso de contactos | Contactos estándar |
| Apertura positiva | Con acorde aIEC 60947-5-1 anexo K |
| Recorrido de funcionamiento | 1.5 mm (NC cambiando estado eléctrico) 2.6 mm (NA cambiando estado eléctrico) 4.3 mm (Desplazamiento total) |
| fuerza de funcionamiento | 3.5 N NC cambiando estado eléctrico 3.8 N |
| Endurancia mecánica | 10000000 Ciclos |
| Par de apriete | 0.8…1.2 N.m acorde aIEC 60947-1 |
| Forma de la cabeza de tornillo | Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador |
| Material de contactos | Aleación de plata (Ag/Ni) |
| Protección contra cortocircuitos | 10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1 |
| [Ith] corriente térmica convencional | 10 A acorde aIEC 60947-5-1 |
| [Ui] tensión asignada de aislamiento | 600 V (grado de contaminación3) acorde aIEC 60947-1 |
| [Uimp] Tensión de impulso asignada (BIL) | 6 kV acorde a IEC 60947-1 |
| [Ie] corriente asignada de empleo | 3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1 |
| Endurancia eléctrica | 1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C |
| Fiabilidad eléctrica IEC60947 | Λ < 10exp(-6) en5 V y1 mA En entorno limpio acorde a IEC 60947-5-4 Λ < 10exp(-8) en17 V y5 mA En entorno limpio acorde a IEC 60947-5-4 |
| Tipo señalización | Fijo |
| Consumo de corriente | 14 mA |
| Vida útil | 100000 H A tensión nominal y 25 °C |
| Resistencia a sobretensiones | 1 kV acorde aIEC 61000-4-5 |
| Límites de tensión de alimentación | 195…264 V AC |
| Presentación del dispositivo | Producto completo |
| Tratamiento de Protección | TH |
|---|---|
| Temperatura ambiente de almacenamiento | -40…70 °C |
| Temperatura ambiente de funcionamiento | -40…70 °C |
| Clase de protección frente a descargas eléctricas | Clase I conforming to IEC 60536 |
| Grado de protección IP | IP66 acorde aIEC 60529 IP67 IP69 IP69K |
| Grado NEMA | NEMA 13 NEMA 4X |
| Grado de protección IK | IK06 conforming to IEC 50102 |
| Normas | UL 508 IEC 60947-5-1 CSA C22.2 No 14 IEC 60947-1 CEI 60947-5-5 JIS C8201-5-1 IEC 60947-5-4 JIS C8201-1 |
| Certificaciones de Producto | CSA LROS (Lloyds registro de envío) BV Registrado por UL DNV |
| Resistencia a las vibraciones | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Resistencia a los golpes | 30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 |
| Resistencia a transitorios rápidos | 2 kV acorde aIEC 61000-4-4 |
| Resistencia a campos electromagnéticos | 10 V/m acorde aIEC 61000-4-3 |
| Resistencia a descargas electroestáticas | 6 kV En contacto (en piezas metálicas) acorde a IEC 61000-4-2 8 kV En aire libre (en piezas aislantes) acorde a IEC 61000-4-2 |
| Emisión electromagnética | Clase B acorde aIEC 55011 |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en empaque | 1 |
| Paquete 1 Altura | 8.800 cm |
| Paquete 1 Ancho | 3.400 cm |
| Paquete 1 Longitud | 5.400 cm |
| Peso del empaque (Lbs) | 96.000 g |
| Tipo de unidad de paquete 2 | S03 |
| Número de unidades en el paquete 2 | 100 |
| Paquete 2 Altura | 30.000 cm |
| Paquete 2 Ancho | 30.000 cm |
| Paquete 2 Longitud | 40.000 cm |
| Paquete 2 Peso | 10.140 kg |
| Tipo de unidad de paquete 3 | P06 |
| Número de unidades en el paquete 3 | 800 |
| Paquete 3 Altura | 75.000 cm |
| Paquete 3 Ancho | 60.000 cm |
| Paquete 3 Longitud | 80.000 cm |
| Paquete 3 Peso | 91.244 kg |
