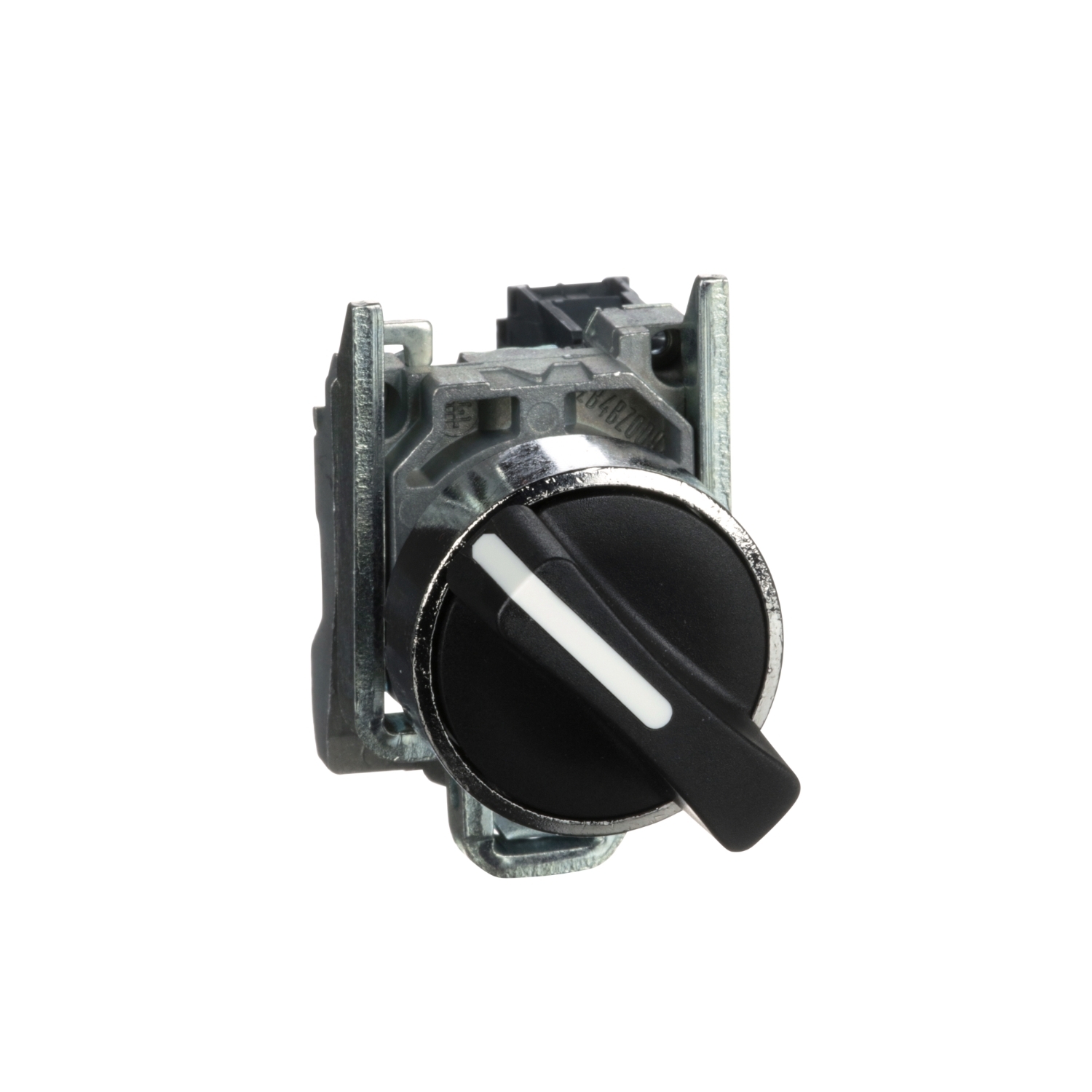

Este selector modular Harmony XB4 negro tiene 2 posiciones y funciona con un mecanismo de bloqueo. Tiene una cubierta metálica. Este selector ofrece una interfaz versátil para controlar sus máquinas. Se instala fácilmente en taladros de 22 mm de diámetro estándar y se conecta a los circuitos de control con simples conexiones de borne atornillado. Ofrece una manera eficaz de configurar su máquina en varios modos de operación. Es resistente al impacto, al polvo, al agua y a las vibraciones gracias a sus interfaces IP66/IP67/IP69/IP69K, lo que lo hace ideal para entornos hostiles.
| Gama de producto | Harmony XB4 |
|---|---|
| Tipo de Producto o Componente | Selector |
| Nombre Corto del Dispositivo | XB4 |
| Material del bisel | Metal cromado |
| Material del anillo de fijación | Zamak |
| Diámetro de montaje | 22.5 mm |
| Se vende en cantidades indivisibles | 1 |
| Tipo de cabezal | Estándar |
| Forma del cabezal de unidad de señalización | Redondo |
| Tipo de operador | Sostenido |
| Perfil del operador | Negro Mango estándar |
| Información posición operador | 2 posiciones de 90° |
| Tipo y composición de contactos | 1 NA |
| Funcionamiento de contacto | Ruptura lenta |
| Conexiones – terminales | Terminales de fijación por tornillo,<= 2 x 1.5 mm² Con terminal acorde aIEC 60947-1 Terminales de fijación por tornillo,>= 1 x 0.22 mm² Sin terminal acorde aIEC 60947-1 |
| Altura | 47 mm |
|---|---|
| Ancho | 30 mm |
| Profundidad | 68 mm |
| Descripción de terminales ISO n°1 | (13-14)NO |
| Peso del producto | 0.095 kg |
| Resistencia a lavadoras de alta presión | 7000000 Pa en55 °C, distancia:0.1 M |
| Uso de contactos | Contactos estándar |
| Apertura positiva | Sin |
| Valor de torque | 0.14 N.m NA cambiando estado eléctrico |
| Endurancia mecánica | 1000000 Ciclos |
| Par de apriete | 0.8…1.2 N.m acorde aIEC 60947-1 |
| Forma de la cabeza de tornillo | Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador |
| Material de contactos | Aleación de plata (Ag/Ni) |
| Protección contra cortocircuitos | 10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1 |
| [Ith] corriente térmica convencional | 10 A acorde aIEC 60947-5-1 |
| [Ui] tensión asignada de aislamiento | 600 V (grado de contaminación3) acorde aIEC 60947-1 |
| [Uimp] Tensión de impulso asignada (BIL) | 6 kV acorde a IEC 60947-1 |
| [Ie] corriente asignada de empleo | 3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1 |
| Endurancia eléctrica | 1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aEN 60947-5-1 apéndice C 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aEN 60947-5-1 apéndice C 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aEN 60947-5-1 apéndice C 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aEN 60947-5-1 apéndice C 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aEN 60947-5-1 apéndice C |
| Fiabilidad eléctrica IEC60947 | Λ < 10exp(-6) en5 V y1 mA En entorno limpio acorde a IEC 60947-5-4 Λ < 10exp(-8) en17 V y5 mA En entorno limpio acorde a IEC 60947-5-4 |
| Presentación del dispositivo | Producto completo |
| Tratamiento de Protección | TH |
|---|---|
| Temperatura ambiente de almacenamiento | -40…70 °C |
| Temperatura ambiente de funcionamiento | -40…70 °C |
| Categoría de sobretensión | Clase I conforming to IEC 60536 |
| Grado de protección IP | IP69 IP69K IP67 acorde aIEC 60529 |
| Grado NEMA | NEMA 13 NEMA 4X |
| Normas | CSA C22.2 No 14 IEC 60947-5-1 JIS C8201-5-1 IEC 60947-1 IEC 60947-5-4 CEI 60947-5-5 UL 508 JIS C8201-1 |
| Certificaciones de Producto | BV UL CSA DNV LROS (Lloyds registro de envío) |
| Resistencia a las vibraciones | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Resistencia a los golpes | 30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en empaque | 1 |
| Paquete 1 Altura | 3.400 cm |
| Paquete 1 Ancho | 5.300 cm |
| Paquete 1 Longitud | 8.900 cm |
| Peso del empaque (Lbs) | 96.000 g |
| Tipo de unidad de paquete 2 | BB1 |
| Número de unidades en el paquete 2 | 5 |
| Paquete 2 Altura | 9.000 cm |
| Paquete 2 Ancho | 3.400 cm |
| Paquete 2 Longitud | 26.500 cm |
| Paquete 2 Peso | 480.000 g |
| Tipo de unidad de paquete 3 | S03 |
| Número de unidades en el paquete 3 | 100 |
| Paquete 3 Altura | 30.000 cm |
| Paquete 3 Ancho | 30.000 cm |
| Paquete 3 Longitud | 40.000 cm |
| Paquete 3 Peso | 10.055 kg |
